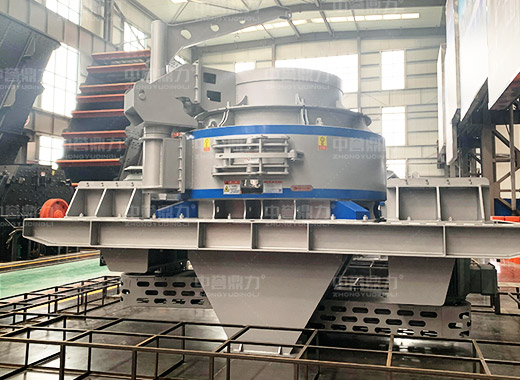

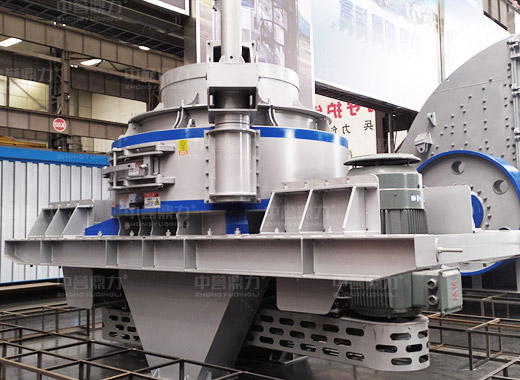

VSI立軸沖擊式制砂機是我公司在多年生產礦山機械設備經驗的基礎上，吸取了行業內同類產品的技術優勢，生產出來的一種高效率低能耗的制砂設備，在機制建筑砂、石料以及各種礦用破碎中普遍使用，與其它類型的制砂機相比產量更高，適用物料更廣，是建筑碎石和石料整形的可選設備。

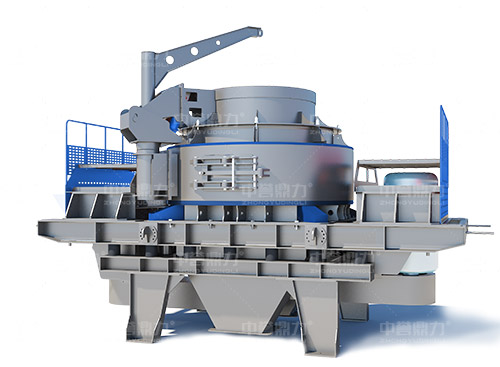

VSI立軸沖擊式制砂機部件轉子采用深腔設計，可以通過更多物料，通過量可達580噸/時，產量較傳統設備提高了30%；同時物料在破碎腔內有更多的破碎機會，成品料粒形呈立方體，出料粒形好、級配合理、細度模數可調。
下載詳細資料

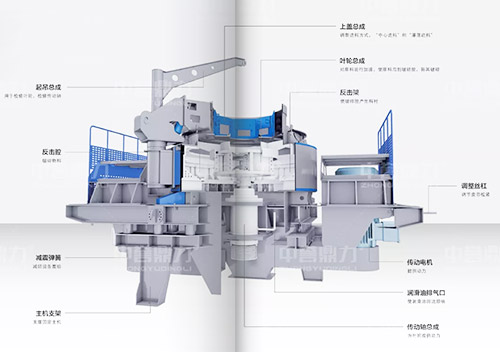

VSI立軸沖擊式制砂機主要是采用皮帶驅動立軸使裝有垂直導向裝置的扁平部件轉動。在轉動過程中，物料由進料斗進入機腔，經分料器將物料分成兩部分，一部分由沖擊式制砂機分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。

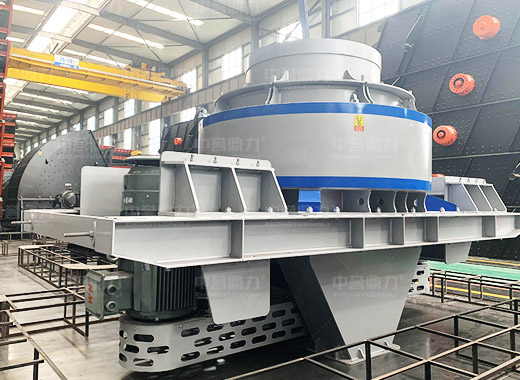

破碎腔撞擊角度設計合理，物料與件的摩擦小，直接降低了設備的使用成本；轉子部件結構經過合理優化，使用成本更低；組合式錘頭設計，可以根據磨損情況更換個別錘頭，降低后期配件更換成本。
咨詢詳情

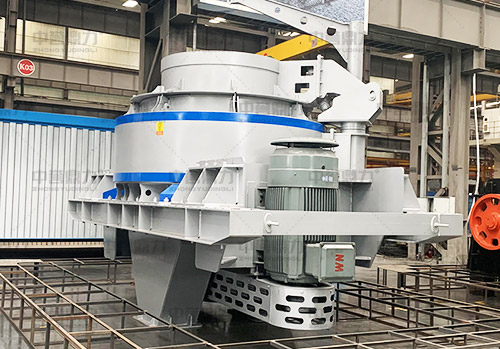

采用稀油潤滑，解決軸承發熱等問題，使主軸軸承保持恒溫狀態，設備工作更，配備風冷和加熱系統，PLC智能系統對設備潤滑進行全自動控制，為設備運行提供可靠保證。
咨詢詳情
使用壽命長
選材用心
便于維修
利于環保| 型號 | 進料粒度 (mm) | 葉輪直徑 (mm) | 轉速 (r/min) | 雙電機功率 (kw) | 處理能力 (t/h) | 外形尺寸長×寬×高 (mm) |
|---|---|---|---|---|---|---|
| DLVSI1140 | ＜50 | 1100 | 1100-1400 | 200×2 | 250-340 | 5600×2990×4190 |
| DLVSI1145 | ＜55 | 1100 | 1000-1300 | 220×2 | 280-400 | 5600×2990×4190 |
| DLVSI1150 | ＜55 | 1100 | 1000-1300 | 250×2 | 300-440 | 5600×2990×4190 |
| DLVSI1263 | ＜60 | 1200 | 900-1300 | 315×2 | 400-580 | 5600×2990×4190 |
DLVSI1370RG | ＜60 | 1300 | 900-1100 | 355×2 | 700 | 6000×3650×4350 |
| DLVSI1380RG | ＜60 | 1300 | 900-1100 | 400×2 | 800 | 6000×3650×4350 |
| DLVSI20100R | ＜200 | 2000 | 600 | 400×2或500×2 | 700-1000 | / |
潤滑液壓站技術參數
| 潤滑液壓站 | 流量(L/min) | 8(mm) |
| 雙油泵電機功率 | 2x0.37 | |
| 安保護 | 雙油泵互補供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動。 | |
| 外形尺寸長寬高 | 820x520x1270 | |
| 郵箱加熱器功率 | 2 |
注：參數變更恕不另行通知，實際數據以實物為準。
河南省生態環境廳科技處領導一行蒞臨中譽鼎力調研！
駐馬店市160余名村支部書記蒞臨中譽鼎力參觀調研
湖北大冶企考察團蒞臨中譽鼎力 交流綠色礦山建設經驗
已有19947人成功參與
掃描加微信好友
臥式旋回粗碎機處理能力：600-3280T/H
雙腔硬巖破碎機處理能力：150-350T/H
立軸沖擊式制砂機處理能力：250-1000T/H
多缸液壓圓錐破碎機處理能力：100-1200T/H
1750立式制砂機電機功率為8p 200千瓦，采用的是單臺電機驅動，安裝于制砂機設備一側。1750制砂機進料在120mm以下，裝有16個錘頭，時產量可達100噸，屬于產量較大的型號，設備大概要十幾萬左右。
7611沖擊式制砂機處理能力在40~180噸，瀑落與中心進料產量為80~180噸/時，中心進料產量為40~90噸/時。7611制砂機破碎軟料粒徑要求≤35mm，破碎硬料粒徑要求≤30mm。
1140沖擊破與VSI6X1040沖擊破各具特色，主要參數上的不同之處在于1140沖擊破進料粒徑要求在45mm以下，產能范圍在180~440t/h，采用稀油潤滑、油脂潤滑，而VSI6X1040沖擊破進料粒徑要求在50mm以下，產能范圍在264~342t/h，采用的是稀油潤滑。
調整VSI立軸沖擊式制砂機出料口大小時，需要借助調整環、降定錐襯板、支承套間的鋸齒形螺紋升來完成。調整環擰入螺紋后，通過旋轉調整環使固定傘板上升或下降，實現出料口的大小的調整，成品料的粗細就進行了改變。
VSI9526制砂機時產100~380噸，設備進料粒徑大小有要求，軟物料要小于45mm，硬物料要小于40mm，用的是4P 264Kw的電機。VSI9526制砂機同VSI系列制砂機一樣用的是46#抗磨液壓潤滑油。
1145制砂機指vsi1145沖擊式制砂機，1145沖擊破最大進料尺寸為50mm，軟料粒度≤50mm，硬料粒度要≤45mm；1145制砂機用的是4P 440kw雙電機，轉速為1150-1300r/min。一般情況下1145制砂機配2臺細顎破就可以。
